Delta II Pro

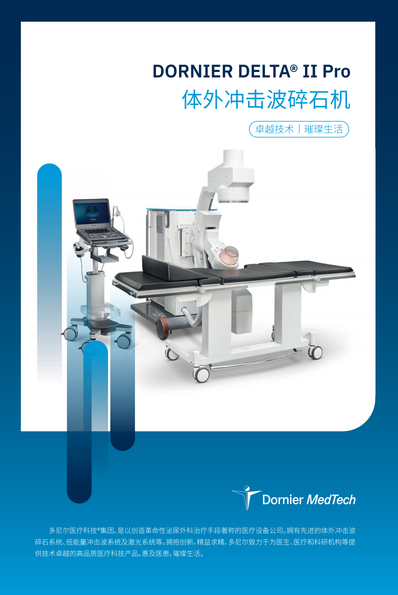

Dornier Delta II Pro 体外冲击波碎石机

体外碎石理想之选

一体化体外冲击波碎石机

Dornier Delta® II Pro性能卓越，结构紧凑便于转运，操作简单高效。 Dornier Delta®系列产品已成功治疗全球数以百万计的结石患者。

Dornier Delta® II Pro是高度集成的转运型碎石机，其先进设计结合经实证的多尼尔体外冲击波碎石技术（ESWL）及先进影像与信息管理系统（UIMS），成为体外碎石治疗的理想选择。

高效、可靠、定量的电磁式冲击波源

经全球泌尿医生四十年临床实证的电磁式冲击波源，高效碎石，减少副作用。

可量化：冲击波焦域空间分布压力可测量，并分级量化；

不跑焦：电磁式冲击波发射原理，确保焦域稳定不偏移；

高可靠：冲击波焦域空间分布压力多次测量值高重复性；

特灵活：冲击波焦域能量穿透深、宽调节，碎石方案灵活。



自由灵动的冲击波治疗头

冲击波治疗头电机电控驱动，机械设计

无冗余：无需类似多头的冗余设计即完美满足临床治疗要求；

无盲区：医生可按需随心改变冲击波入射角度，无需患者变换体位；

很舒适：治疗头床上床下治疗位皆可，治疗对象始终舒适仰卧



多尼尔光耦合监控技术OptiCouple ®

*多尼尔光耦合监控为多尼尔专利

冲击波碎石的主要影响因素——气泡干扰

囿于冲击波的传导特性，若在治疗对象体表耦合面存在不同程度的气泡，甚至耦合不完全时，会降低冲击波的传导效率，从而导致破碎结石的有效冲击波能量大幅衰减，大幅降低碎石治疗的效率和效果。为确保碎石效果，临床实践中往往增加单次治疗的冲击波数量或提高冲击波能级，甚至可能增加治疗次数以确保清石率；但提高冲击波能级会增加并发症发生几率。由此，带来冲击波碎石治疗的不确定性。



提升冲击波碎石临床质量的解决方案

多尼尔光耦合监控技术 OptiCouple ®能够帮助临床医生彻底排除气泡干扰，确保冲击波传导效率，提高冲击波碎石的临床质控水平。

该技术通过治疗头内置光源和摄像头监控水囊表面与治疗对象体表的耦合情况，并在控制台屏幕上实时显示影像。

便于临床医生实时观察，可在治疗规程开始前及时发现耦合面气泡或耦合不完全等情况，以便及时处理消除气泡；若治疗过程中出现耦合不良，也能及时暂停治疗，介入处理。从而实现治疗全过程监控，确保碎石效率。



多尼尔光耦合监控的优势

1、所需更少能量及治疗次数，降低副作用风险

2、减少冲击波数量，延长冲击波源寿命

3、缩短治疗时间，增加患者接诊量



同心定位技术

*同心定位臂为多尼尔专利

影像卓越

定位精准

操作便捷



同心定位技术，双成像模式

Dornier Delta® II Pro可灵活选择X光或同心超声双成像模式，定位精准、迅速、可靠。其冲击波治疗头和影像系统始终围绕同一中心点转动，可确保冲击波焦点与影像靶心高度重叠；即便改变影像的扫描角度，影像的扫描平面仍始终穿过冲击波焦点区域。这样，影像定位靶点即为冲击波焦点区域。



X光影像同心定位

Dornier Delta® II Pro配备高清数字X光影像，高频发生器结合数字X光影像增强器确保清晰成像。

Dornier Delta® II Pro的X光影像系统C臂与冲击波治疗头为共轴一体集成设计。共轴一体化设计不同于其他独立C臂的碎石系统，无需担心冲击波焦点与影像靶心偏移而反复标定焦点。

Dornier Delta® II Pro定位目标结石时，C型臂在两个投影面（即，垂直X-Y投影面和偏转30°的Y-Z投影面）对目标结石进行定位，X线中心始终穿过冲击波焦点区域。



超声同心定位系统

Dornier Delta® II Pro配备专业超声设备，轻便小巧，图像清晰，精准定位目标结石，在结石裂解过程中实时连续监测结石相对冲击波焦点区域的位置变化，有助于提高冲击波碎石效率，降低不必要的X射线吸收剂量。

Dornier Delta® II Pro同心定位臂的灵动既确保较宽扫描角度，又保证冲击波与超声波各自独立，互不干扰。



其优势在于：

⦿ 超声探头可直接接触体表，杜绝水囊及水囊内气泡对超声影像的干扰。

⦿ 超声扫描扇面可轻松避开肋骨阴影或肠积气干扰，超声视野清晰通透。



泌尿信息管理系统 (UIMS)

泌尿信息管理系统（UIMS）-多尼尔新一代信息集成管理系统，界面简洁，易于操作。预置治疗参数、规程，轻松无误启动碎石流程；可选配患者信息管理系统，集中管理患者基本信息、数字图像、治疗规程及报告输出等。



轻松联网，远程操控

泌尿信息管理系统符合DICOM3.0标准，可与医院信息管理系统联网，直接获取患者信息工作列表。还可脚控操作，轻松便捷。

冲击波碎石工作站

选配联机工作站，配备两台高分辨率液晶显示器，联机控制数字X光拍摄和冲击波发射，实现在独立操控室的实时监控与远程操作。

影像可以多种格式存储在工作站，并可由本地打印机或网络打印机（DICOM）打印输出。

选配患者数据管理系统，可在碎石治疗过程中自动记录关键治疗参数，以辅助医生对患者临床治疗过程留证存档。



快速部署，用途广泛

Dornier Delta® II Pro设计紧凑，主机、C臂和治疗头一体化；冲击波治疗头和C臂为模块化设计，可独立使用；即插即用，C臂和治疗头共轴，无偏轴风险。

可轻松转运，迅速安装。还可做为泌尿外全科诊断、治疗的整体解决方案。
